QRPP CW-передатчик N7KSB

В поисках схем CW (телеграфных) передатчиков в интернете, нашел одну до безобразия красивую, заинтересовавшую меня очень простую схему. Ее автор американец, позывной которого N7KSB. Эта схема также была опубликована в журнале Радиолюбитель. KB и У KB N12/98, стр.25. Для тех , кто ее не видел, привожу статью:

Микросхема 74НС240 (аналог - 1554АП4) -быстродействующий CMOS-буферный формирователь. На одном его элементе реализован задающий кварцевый генератор, четыре других используются как УМ, три оставшихся не используются. При Uпит.=7,8 В (стабилизатор 142ЕН8А) Рвых=0,51 Вт на 14, 21 МГц и 0,47 Вт на 28 МГц. В этом режиме микросхема требует теплоотвода, приклеенного к ее корпусу. Данные ФНЧ представлены в табл.1.

Диапазон(м) 10 15 20
С8 (пФ) 330 470 680
С9 (пФ) 100 150 220
L1 (витков) 3 4 5,5
L2 (витков) 7 10 12

L1 и L2 - бескаркасные, проводом диаметром 1,6 мм на оправке 10 мм, длина намотки 16 мм (28 МГц) и 25 мм (21 и 14 МГц). Используя этот передатчик и антенну GP N7KSB работал со всеми континентами и более чем с 30 странами.

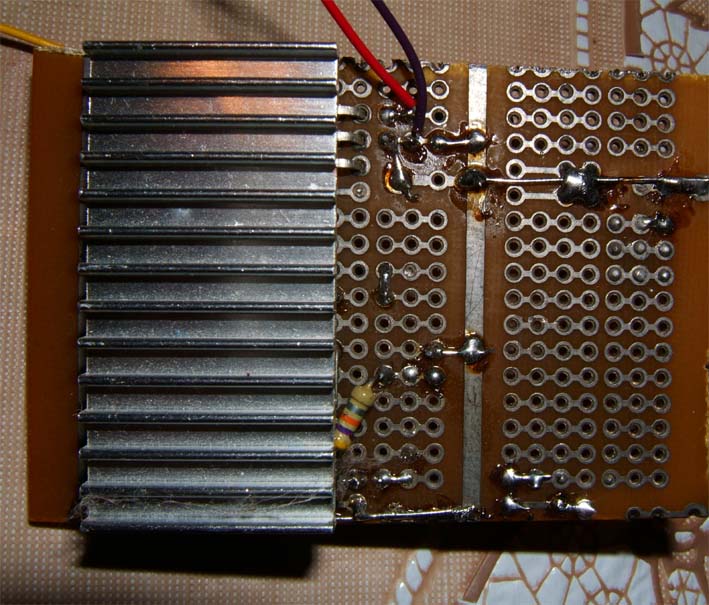

Вооружившись полученной схемой, схватил паяльник. Отрезав кусок технологической платы, взялся за работу и вот результат:

Самоклеющийся радиатор, выдрал с нерабочей материнской платы компьютера (снял с чипсэта) и прилепил на микросхему и 8-вольтовый стабилизатор. У меня был кварц на частоту 21,250мГц, по этому, я сконструировал передатчик на диапазон 15м. Согласен, что это не телеграфный участок, а SSB (телефонный), но другого кварца я не нашел. На запрос телефонной станции телеграфом, отвечают 50 процентов операторов, из-за не знания телеграфа. Но это меня не огорчает.
Настройку передатчика производил растягиванием катушек L1 и L2. Добился максимальной мощности 0,8 Вт. В будущем планирую ему изготовить красивый маленький корпус и использовать его с небольшим связным приемником. Меня QRPP вполне удовлетворяет. Это очень интересно, работать маленькой мощностью передатчика и проводить дальние связи. Без хороших антенн, так же тут не обойтись! Хороший усилитель - это хорошая антенна!!! Не нужно забывать об этом.

QRP - это мощность передатчика не более 10 Вт.
QRPP - это мощность не более 1 Вт.

P.S. Foto FUJIFILM E-550
